Tlačidlové tablá TESLA Stropkov

Ø Tlačidlové Tablá TT Karát – univerzálna skladačka POZRITE SI PROSPEKT

Ø Tlačidlové Tablá TT Guard POZRITE SI PROSPEKT

Ø Tlačidlové Tablá TT 85 POZRITE SI PROSPEKT

Ø Tlačidlové Tablá TT 94 POZRITE SI PROSPEKT

Ø Elektrický vrátnik

Ø Náhradné diely pre tlačidlové tablá

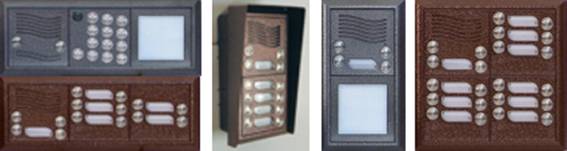

Tlačidlové tablá sú zariadenia určené na hovorové dorozumievanie s domácim telefónom. Sú zložené z modulov elektrického vrátnika (EV), tlačidlového bloku, resp. kódového zámku (KZ). Môžu byť osadené pod omietku alebo nad omietku. Jednotlivé typy TT sa líšia vyhotovením.

· Tlačidlové Tablá TT Karát – univerzálna skladačka

MODULY ELEKTRICKÝCH VRÁTNIKOV US TT KARAT

4FN 230 81 - MODUL ELEKTRICKÉHO VRÁTNIKA EV 0

4FN 230 82 - MODUL ELEKTRICKÉHO VRÁTNIKA EV 2

MODULY TLAČIDIEL US TT KARAT

4FN 230 84 - MODUL TLAČIDIEL TT4

4FN 230 86 - MODUL TLAČIDIEL TT6

4FN 230 87 - MODUL TLAČIDIEL TT7+Z

4FN 230 88 - MODUL TLAČIDIEL TT8

4FN 230 89 - MODUL POPISNÝ S PODSVITOM

4FK 212 90 - MODUL POPISNÝ BEZ PODSVITU

ŠKATULE POD MODULY US TT KARAT

4FA 249 55 - ŠKATUĽA 1B PRE 1 RÁM

4FA 249 56 - ŠKATUĽA 2B PRE 2 RÁMY

4FA 249 57 - ŠKATUĽA 3B PRE 3 RÁMY

MONTÁŽNE RÁMY PRE MODULY US TT KARAT

4FF 127 11 - RÁM 1B PRE 1 MODUL

4FF 127 12 - RÁM 2B PRE 2 MODULY

4FF 127 13 - RÁM 3B PRE 3 MODULY

ZBERNICE US TT KARAT

4FK 178 30 - ZBERNICA PRE MODUL EV 2

4FK 178 31 - ZBERNICA PRE MODUL EV + 1xTT

4FK 178 32 - ZBERNICA PRE MODUL EV + 2xTT

4FK 178 33 - ZBERNICA PRE 2 x TT

4FK 178 34 - ZBERNICA PRE 3 x TT

4FK 178 77 - ZBERNICA PRE 1 x TT

STRIEŠKY VERTIKÁLNE POD OMIETKU (VPO) US TT KARAT

4FA 690 21 - strieška VPO komplet 1 rám

4FA 690 22 - strieška VPO komplet 2 rám

4FA 690 23 - strieška VPO komplet 3 rám

STRIEŠKY HORIZONTÁLNE POD OMIETKU (HPO) US TT KARAT

4FA 690 32 - strieška HPO komplet 2 rám

4FA 690 33 - strieška HPO komplet 3 rám

STRIEŠKY VERTIKÁLNE NAD OMIETKU (VNO) US TT KARAT

4FF 692 51 - strieška VNO komplet 1 rám

4FF 692 52 - strieška VNO komplet 2 rám

4FF 692 53 - strieška VNO komplet 3 rám

STRIEŠKY HORIZONTÁLNE NAD OMIETKU (HNO) US TT KARAT

4FF 692 62 - strieška HNO komplet 2 rám

4FF 692 63 - strieška HNO komplet 3 rám

DOSKY STRIEŠOK NAD OMIETKU US TT KARAT

4FF 090 81 - doska striešky 1 rám - vertikálna VNO

4FF 090 82 - doska striešky 2 rám - vertikálna VNO

4FF 090 83 - doska striešky 3 rám - vertikálna VNO

4FF 090 92 - doska striešky 2 rám - horizontálna HNO

4FF 090 93 - doska striešky 3 rám - horizontálna HNO

Povrchová úprava tlačidlových tabiel US KARAT

US TT KARAT je vyrábaná v dvoch farebných odtieňoch:

   - antika medená /značenie .1

   - antika strieborná /značenie .2

Príklad vyskladania - 10 tlačidlové tablo US KARAT

horizontálna montáž, bez striešky nad omietku

1 x modul EV2 - 4FN23082.1

1 x modul TT8 - 4FN23088.1

1 x rám 2B - 4FF12712.1

1 x zbernica EV+1xTT - 4FK17831

1 x škatuľa 2B - 4FA24956

· Tlačidlové Tablá TT Guard

Tlačidlové tablá TT 85 sú vyrobené z oceľového plechu a striekané práškovou farbou – KOMAXIT. Sú zložené z montážnej dosky, ktorá sa osadzuje v múre a slúži na upevnenie jednotlivých modulov istených zámkovou lištou proti nežiadúcemu zásahu. Menovky sú podsvietené vysokosvietivými LED diódami a po stlačení tlačidla sa ozve zvuková signalizácia. Jednotlivé moduly sú vyrobené z eloxovaného Al profilu a z vnútornej strany vystužené plastovou výstuhou.

ELEKTRICKÉ VRÁTNIKY - GUARD

4FP11161 - 1 TLAČIDLOVÝ

4FP11162 - 2 TLAČIDLOVÝ

4FP11163 - 3 TLAČIDLOVÝ

4FP11164 - 4 TLAČIDLOVÝ

TLAČIDLOVÉ TABLÁ GUARD

4FP830207 - 7 TLAČIDLOVÉ

4FP830212 - 12 TLAČIDLOVÉ

4FP830217 - 17 TLAČIDLOVÉ

4FP830222 - 22 TLAČIDLOVÉ

4FP830227 - 27 TLAČIDLOVÉ

4FP830232 - 32 TLAČIDLOVÉ

4FP832201 - KZ BEZ EV

STRIEŠKY, MONTÁŽNÉ RÁMY A MODULY PRE TT GUARD

4FA69001 STRIEŠKA POD OMIETKU 1XRAM

4FA69002 STRIEŠKA POD OMIETKU 2X RAM

4FA69003 STRIEŠKA POD OMIETKU 3X RAM

4FA69004 STRIEŠKA POD OMIETKU 4X RAM

4FF69231 STRIEŠKA NAD OMIETKU 1XRAM

4FF69232 STRIEŠKA NAD OMIETKU 2X RAM

4FF69233 STRIEŠKA NAD OMIETKU 3X RAM

4FF69234 STRIEŠKA NAD OMIETKU 4X RAM

4FF06211 RÁM 1 X MODUL

4FF06212 RÁM 2 X MODUL

4FF06213 RÁM 3 X MODUL

4FF06214 RÁM 4 X MODUL

4FN23011 MODUL EV 1 TLAČIDLO

4FN23012 MODUL EV 2 TLAČIDLA

4FN23013 MODUL EV 3 TLAČIDLA

4FN23014 MODUL EV 4 TLAČIDLA

4FN23015 MODUL 5 TLAČIDLOVÝ

4FN23020 MODUL 10 TLAČIDLOVÝ

4FN23032 MODUL KZ

4FK20308 - LIŠTA ZAMKOVÁ

4FK20319 - LIŠTA ZAMKOVÁ – staré prevedenie

· Tlačidlové Tablá TT 85

Tlačidlové tablá TT 85 sú vyrobené z oceľového plechu a striekané práškovou farbou – KOMAXIT. Sú zložené z montážnej dosky, ktorá sa osadzuje v múre a slúži na upevnenie jednotlivých modulov istených zámkovou lištou proti nežiadúcemu zásahu. Menovky sú podsvietené vysokosvietivými LED diódami a po stlačení tlačidla sa ozve zvuková signalizácia.

TLAČIDLOVÉ TABLÁ - TT 85

4FP83008.1/S1 - 2 TLAČIDLOVÉ

4FP83009.1/S1 - 7 TLAČIDLOVÉ

4FP83010.1/S1 - 12 TLAČIDLOVÉ

4FP83011.1/S1 - 17 TLAČIDLOVÉ

4FP83012.1/S1 - 22 TLAČIDLOVÉ

4FP83013.1/S1 - 27 TLAČIDLOVÉ

4FP83014.1/S1 - 32 TLAČIDLOVÉ

TLAČ. TABLÁ S KÓDOV.ZÁMKOM - TT KZ

predaj formou skladačky

4FP830241.1/S1 BEZ EV

4FP830242.1/S1 - 2 TLAČIDLÁ

4FP830243.1/S1 - 7 TLAČIDLÁ

4FP830244.1/S1 - 12 TLAČIDLÁ

4FP830245.1/S1 - 17 TLAČIDIEL

4FP830246.1/S1 - 22 TLAČIDIEL

STRIEŠKY, MONTÁŽNÉ RÁMY A MODULY PRE TT85

4FF24910.1/K STRIEŠKA NA 1X RAM

4FF24911.1/K STRIEŠKA NA 2X RAM

4FF24912.1/K STRIEŠKA NA 3X RAM

4FF24913.1/K STRIEŠKA NA 4X RAM

4FF06018.1/S RÁM 1 X MODUL

4FF06019.1/S RÁM 2 X MODUL

4FF06020.1/S RÁM 3 X MODUL

4FF06021.1/S RÁM 4 X MODUL

4FK20059.1/K - LIŠTA ZÁMKOVA

4FK20059.1/S - LIŠTA ZÁMKOVA - bez otvoru pre tlačidlo podsvietenia

4FN21458.1/S1 - EV 2 TLAČIDLOVÝ + 1 BOČNÝ KONEKTOR

4FN21453.1/S1 - EV 2 TLAČIDLOVÝ + 1 BOČNÉ TLAČIDLO

4FN21464.1/S1 - 5 TLAČIDLOVÝ MODUL + 1 BOČNÝ KONEKTOR

4FN21457.1/S1 - 5 TLAČ. + 1 BOČNÉ TLAČIDLO

4FN21456.1/S1 - 10TLAČIDLOVÝ MODUL + 1 BOČNÝ KONEKTOR

4FN21455.1/S1 - 10 TLAČ.+ 1 BOČNÉ TLAČIDLO

4FN230 21.1/S1 - KÓDOVACI - s nástrčným konektorom

4FN230 31.1/S1 - KÓDOVACÍ - s tlačidlom

· Tlačidlové Tablá TT 94

Tlačidlové tablá TT 94 sú vyhotovené z eloxovaného Al profilu. Stlačenie tlačidla menovky je potvrdené zvukovou signalizáciou. Menovky sú podsvietené LED diódami po stlačení tlačidla na podsvietenie.

ELEKTRICKÉ VRÁTNIKY EV 94

bez montážnej škatule

4FP11136/S1 MODUL EV 1 tlač.

4FP11137/S1 MODUL EV 2 tlač.

4FP11190/S1 MODUL EV 3 tlač.

4FP11138/S1 MODUL EV 4 tlač.

s montážnou škatuľou

4FP11130/S1 EV - 1 TLAČIDLO

4FP11131/S1 EV - 2 TLAČIDLÁ

4FP11191/S1 EV - 3TLAČIDLÁ

4FP11132/S1 EV - 4 TLAČIDLÁ

s rámčekom pod omietku

4FP11142/S1 EV - 1 TLAČIDLO

4FP11143/S1 EV - 2 TLAČIDLÁ

4FP11192/S1 EV - 3 TLAČIDLÁ

4FP11144/S1 EV - 4 TLAČIDLÁ

so strieškou pod omietku

4FP11145/S1 EV - 1 TLAČIDLO

4FP11146/S1 EV - 2 TLAČIDLÁ

4FP11194/S1 EV - 3 TLAČIDLÁ

4FP11147/S1 EV - 4 TLAČIDLÁ

so strieškou nad omietku

4FP11139/S1 EV - 1 TLAČIDLO

4FP11140/S1 EV - 2 TLAČIDLÁ

4FP11193/S1 EV - 3 TLAČIDLÁ

4FP11141/S1 EV - 4 TLAČIDLÁ

TLAČIDLOVÉ TABLÁ TT 94 a TT 94 + KZ

Tlačidlové tablá TT 94 a TT94-KZ (s kódovým zámkom) sa nedodávajú ako finálne výrobky. Zostáva však stále možnosť vyskladania tlačidlového tabla z modulov, krycích rámikov a striešok.

STRIEŠKY, KRYCIE RÁMIKY A MODULY PRE TT 94

4FF16961/Z - STRIEŠKA POD OMIETKU 1X MODUL

4FF16962/Z - STRIEŠKA POD OMIETKU 2X MODUL

4FF16963/Z - STRIEŠKA POD OMIETKU 3X MODUL

4FF16964/Z - STRIEŠKA POD OMIETKU 4X MODUL

4FF16969/Z - STRIEŠKA NAD OMIETKU 1X MODUL

4FF16970/Z - STRIEŠKA NAD OMIETKU 2X MODUL

4FF16971/Z - STRIEŠKA NAD OMIETKU 3X MODUL

4FF16972/Z - STRIEŠKA NAD OMIETKU 4X MODUL

4FA12715/Z - RÁMČEK KRYCÍ 1X MODUL

4FA12717/Z - RÁMČEK KRYCÍ 2 X MODUL

4FA12719/Z - RÁMČEK KRYCÍ 3 X MODUL

4FA12721/Z - RÁMČEK KRYCÍ 4 X MODUL

4FF07028/Z - ŠKATULA MONTÁŽNA

4FN21559/S1 - 5 TLAČIDLOVÝ MODUL

4FN21560/S1 - 10 TLAČIDLOVÝ MODUL

4FN17020/Z - MODUL KZ

· Elektrický vrátnik

ELEKTRICKÝ VRÁTNIK - EV výbehový typ

EV 4FA24901 KRABICA POD EV

EV 4FP11105 VRÁTNIK ELEKTRICKÝ

· Náhradné diely pre tlačidlové tablá

RADA TT85 - KRYTY

4FF22100/K - KRYT UPRAVENÝ EV

4FF22099/K - KRYT UPRAVENÝ 5 TLAČ.MODUL

4FF22098/K - KRYT UPRAVENÝ 10 TLAČ.MODUL

4FF69108/K - KRYT UPRAVENÝ KZ + 1 TLAČ.

4FA69179 - KRYT UPRAVENÝ ČELNÝ

RADA TT85 - PLOŠNÉ DOSKY

4FK17410/S1 - DOSKA ZOSTAVENÁ 5 TLAČIDLOVÁ S KONEKTOROM

4FK17720/S1 - DOSKA ZOSTAVENÁ 5 TLAČIDIDLOVÁ S TLAČIDLOM

4FK17409/S1 - DOSKA ZOSTAVENÁ 10 TLAČIDLOVÁ S KONEKTOROM

4FK17719/S1 - DOSKA ZOSTAVENÁ 10 TLAČIDLOVÁ S TLAČIDLOM

4FK17407/S1 - DOSKA ZOSTAVENÁ DO EV S KONEKTOROM

4FK17738/S1 - DOSKA ZOSTAVENÁ DO EV S TLAČIDLOM

RADA TT94 - PLOŠNÉ DOSKY

4FK21172/S1 - DOSKA ZOSTAVNÁ 5 TLAČ.

4FK21173/S1 - DOSKA ZOSTAVNÁ 10 TLAČ.

4FK17610 - DOSKA ZOSTAVNÁ KZ

4FF02084/S1 DOSKA ZOSTAVENÁ do EV94 - 1 TLAČ.

4FF02085/S1 DOSKA ZOSTAVENÁ do EV94 - 2 TLAČ.

4FF02086/S1 - DOSKA ZOSTAVNÁ do EV94 - 4 TLAČ.

4FN15055 KOMUNIKAČNÝ BLOK EV

RADA GUARD

4FA69189 - KRYCÍ PLECH GUARD

4FA19747 - PLASTOVÁ DOSKA POD EV GUARD

4FA19748 - PLASTOVÁ DOSKA POD TLAČIDLOVÝ MODUL GUARD

RADA GUARD - PLOŠNÉ DOSKY

4FK17691 - DOSKA ZOSTAVENÁ 5 TLAČIDLOVÁ

4FK17692 - DOSKA ZOSTAVENÁ 10 TLAČIDIDLOVÁ

4FK17688 - DOSKA ZOSTAVENÁ DO EV - 1 TLAČIDLOVÁ

4FK17689 - DOSKA ZOSTAVENÁ DO EV - 2 TLAČIDLOVÁ

4FK17690 - DOSKA ZOSTAVENÁ DO EV - 4 TLAČIDLOVÁ

4FK17687 - DOSKA ZOSILŇOVAČA PRE VŠETKY 3 TYPY EV

INÉ NÁHRADNÉ DIELY DO TT

4FA10103 - KRYT TLAČIDLA (pre TT85, TT94)

4FK57319 – TLAČIDLO DO TABLA (pre TT85, TT94)

4FK57316 - TLAČ.DO KODOVACOV (pre TT85, TT94)

4FK46036 - TLAČ.DO TABIEL SAMOČISTIACE (pre TT85, TT94)

4FK46038 - TLAČ.DO KODOV. SAMOČISTIACE (pre TT85, TT94)

4FK46039 - TLAČ.DO TABIEL SAMOČISTIACE (pre GUARD)

RYS007 - PREPOJOVACÍ VODIČ S KONEKTOR (pre TT85, GUARD)

4FF68315 - OBJÍMKA NA ŽIAROVKU (pre TT85/K)
